一：概述
设备主要用于常闭或常开型的突跳式温控器动作和复位温度检测。

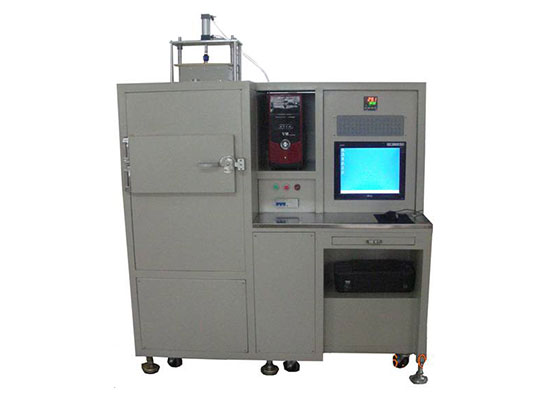

本设备分为炉体、电气箱和计算机三部份。炉体在电气箱的前面，电脑及显示器安装在机架内。炉体内风叶将加热器产生的热量从炉底均匀而快速地吹向炉顶，使置于炉腔夹具上的待测工件受热，电气箱上的工位指示灯显出各工位工件的开断状态。炉顶有一阀门，炉底有鼓风机，当炉温需快速下降时，可通过自动或手动方式将它们打开。
电气箱主要由一台PLC控制各执行部件的工作，面板上有一台高精度温度表显示和控制炉温，并将有关信息传送到计算机，以及接受计算机发出的控制指令。
计算机部分由主机、显示器、键盘和422A/232A转换器组成。它接受操作者发出的指令并与电气箱的有关部件通信，不断采集温度和开关量信息，使执行部件按有关程序工作，完成检测后，可保存有关结果。
欢迎致电139-2323-3522，咨询和订购
产品详情
二：技术指标和参数
1：检测工件类型包括：突跳式温控器（常开、常闭型）；效率：30个/25分钟；
2：温度测试范围：40~230℃
3：工位数：30个．温度均匀度：150℃时，小于±0.6℃
4：温度表范围： 0℃~300℃，分辨率为0.1℃，精度0.2级
5：温度传感器：Pt100
6：工作方式：手动、自动两种
7：自动工作方式时，操作者只需输入合格的温度范围、工件类型等参数、计算机就按选定的检测曲线自动控制设备工作。
8：机器记录各工位的动作、复位温度、判断合格与否并可保存检测结果。
9：整机电源：380VAC、6KVA、50Hz
10：具有过热保护、漏电保护及过载保护等功能
三：设备主要配置
1： 测试机架：方钢喷塑一体化机柜，外形美观

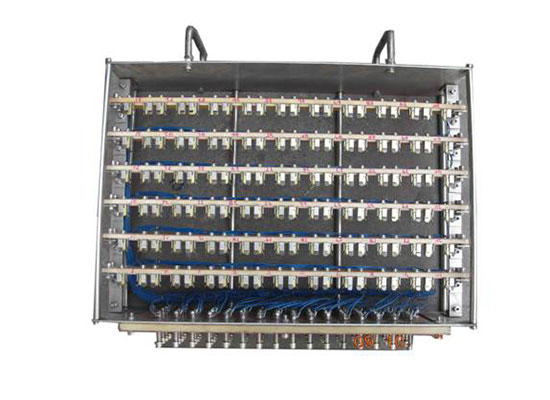

2： 测试插座及测试线缆：一个夹具可安装30个产品，共两套夹具
3：可编程控制器：台湾台达
4：LED显示灯箱
5 ：热风循环系统，电机搅拌
6： 电器控制：PLC采样及控制电路
7：微处理器控制系统（软件）自研开发
8：温度表（日本岛通）及温度传感器（广州德力权）
9：专用PC电脑系统运用软件（WindowsXP系统）
10：专用PC电脑系统主机
11：17”彩色液晶显示器
12：热敏打印机
